Hane®Module軽量太陽電池モジュール
「Hane®Module」は、従来品と性能は同等、重量を1/2にし、耐荷重 の制限により設置が困難だった工場や物流倉庫の屋根にも導入が可 能です。
概要
Hane®Moduleは独自技術によって軽量に設計されたモジュールです。
軽量の為、これまで耐荷重の問題で設置を断念していたような工場や倉庫の屋根等にも設置が可能です。
ラインナップ

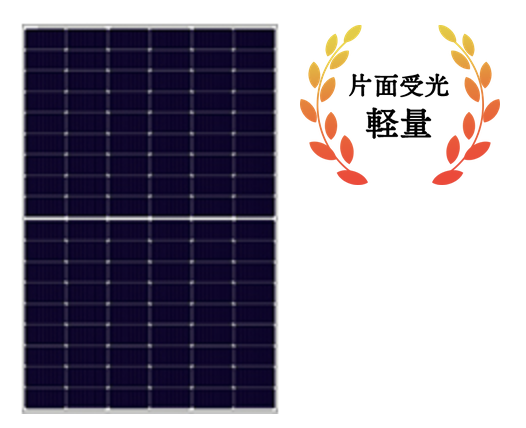

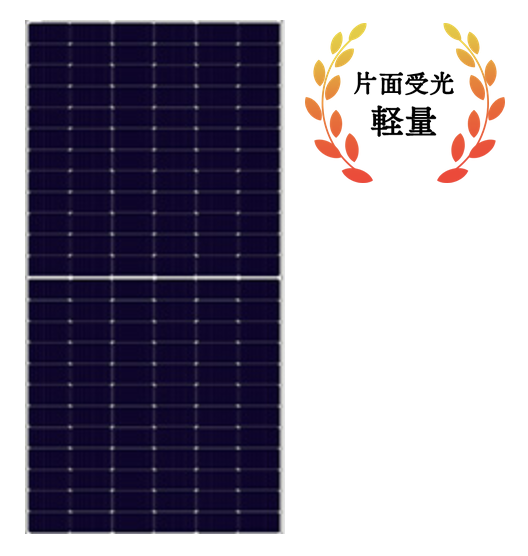

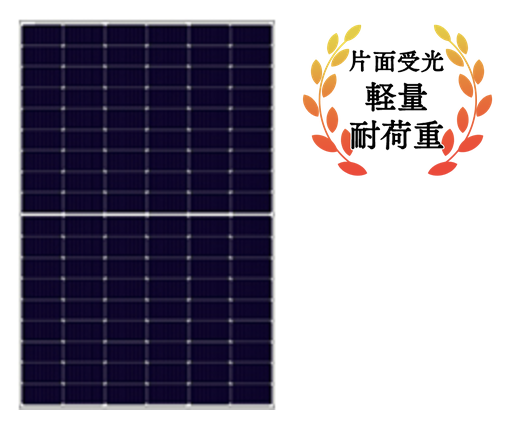

| 外観 | 単結晶182mmハーフ108セル | 単結晶182mmハーフ108セル | 単結晶182mmハーフ144セル |
|---|---|---|---|
 |  |  | |
| 型式名 | TYM410HANE-AL-SHX | TYM410HANE-AL-SHX-S3 | TYM550HANE-AL-SHX |
| 公称最大出力 | 410W | 410W | 550W |
| モジュール変換効率 | 20.9% | 20.9% | 21.2% |
| 寸法 | 1722*1134*35mm | 1722*1134*35mm | 2278*1134*35mm |
| 重量 | 16kg (8.2kg/㎡) | 18kg (9.2kg/㎡) | 22kg (8.5kg/㎡) |
| 試験荷重 | レールあり=正5400 Pa/負3600 Pa レールなし=正3600 Pa/負3600 Pa | レールあり=正6750 Pa/負6000 Pa レールなし=正6750 Pa/負6000 Pa | レールあり=正5400 Pa/負2400 Pa レールなし=正3600 Pa/負2400 Pa |

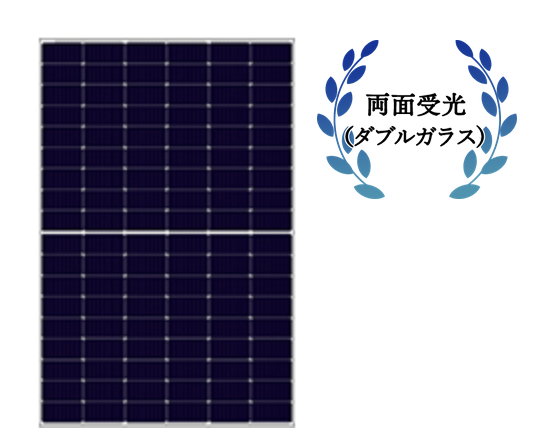

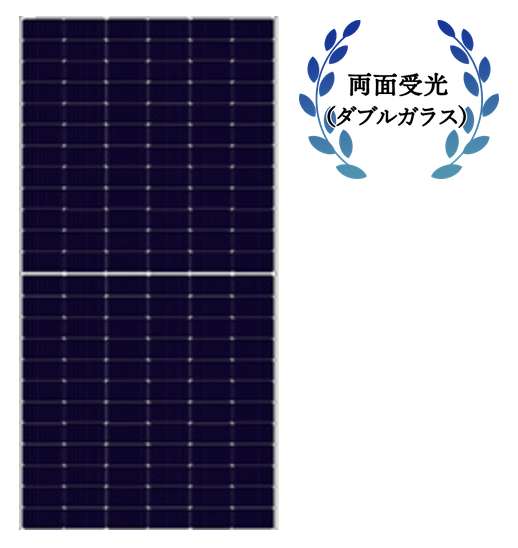

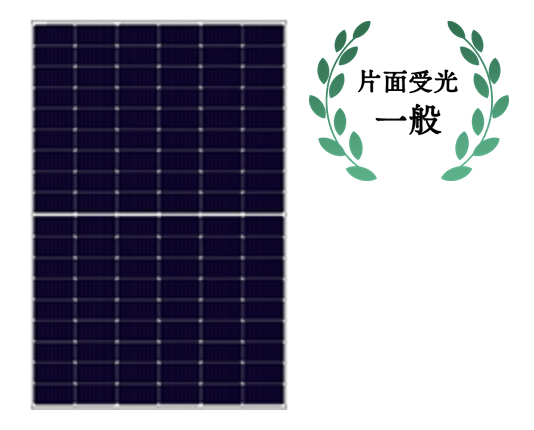

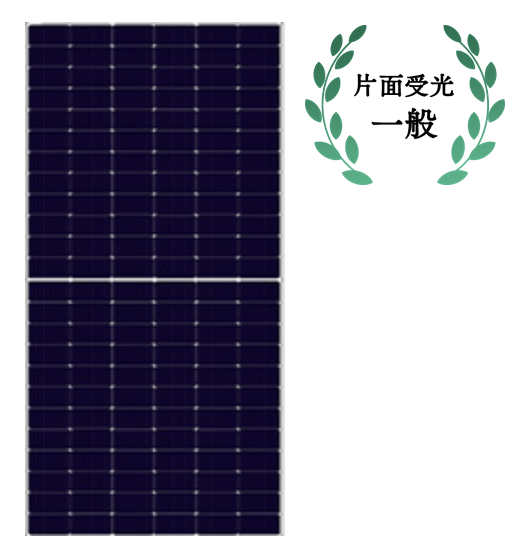

| 外観 | 単結晶182mmハーフ108セル | 単結晶182mmハーフ144セル |
|---|---|---|
 |  | |
| 型式名 | TYM410NORN-AL-HX | TYM550NORN-AL-HX |
| 公称最大出力 | 410W | 550W |
| モジュール変換効率 | 20.9% | 21.2% |
| 寸法 | 1722*1134*35mm | 2278*1134*35mm |
| 重量 | 21.5kg (11.0kg/㎡) | 27kg (10.5kg/㎡) |
| 試験荷重 | レールあり=正5400 Pa/負2400 Pa レールなし=正3600 Pa/負2400 Pa | レールあり=正5400 Pa/負2400 Pa レールなし=正3600 Pa/負2400 Pa |
| 外観 | 単結晶182mmハーフ108セル | 単結晶182mmハーフ144セル |
|---|---|---|
 |
| |
| 型式名 | TYM410GARN-AL-HX | TYM550GARN-AL-HX |
| 公称最大出力 | 410W | 550W |
| モジュール変換効率 | 20.9% | 21.2% |
| 寸法 | 1722*1134*30mm | 2278*1134*30mm |
| 重量 | 25kg (12.8kg/㎡) | 32.5kg (12.6kg/㎡) |
| 試験荷重 | レールあり=正5400 Pa/負2400 Pa レールなし=正2400 Pa/負2400 Pa | レールあり=正5400 Pa/負2400 Pa レールなし=正3600 Pa/負2400 Pa |
上記以外にも大型高出力モデル等もございます。詳しくはお問い合わせください。
Hane®Module用架台（オプション）
※下記は弊社がご提案可能な架台の例となります。
下記以外の市販の架台も、Hane®Module取扱・設置説明書に適合していれば、ご使用頂けます。
 |  |

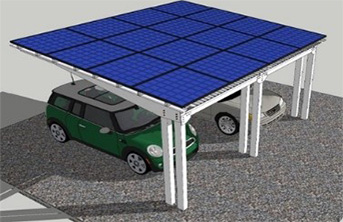

エネスタンド

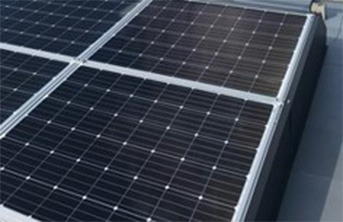

®Hane®Moduleを搭載し、軽量のメリットを活かした片持ちのスタイリッシュなカーポートです。 | 陸屋根用 低重心架台
陸屋根にアンカー固定不要の為、雨漏り等の心配がなく、簡単に施工可能な軽量架台です。 |

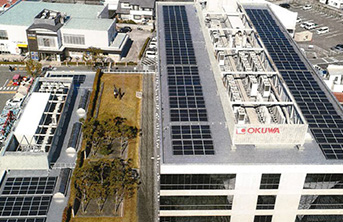

導入事例

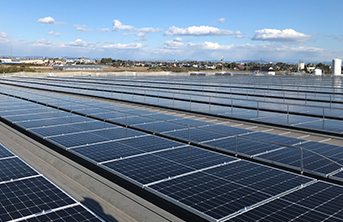

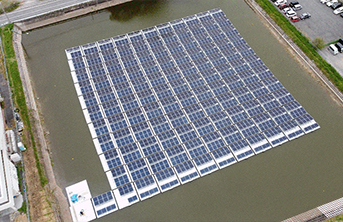

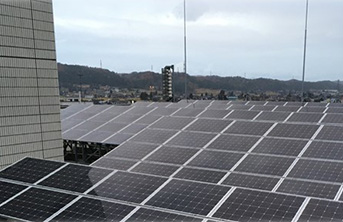

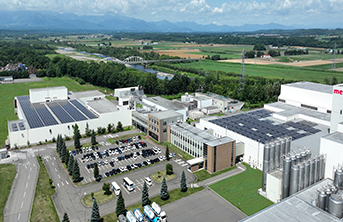

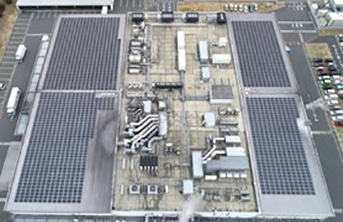

 奈良県 水上 |  北海道 陸屋根 |  愛知県 折板屋根 |

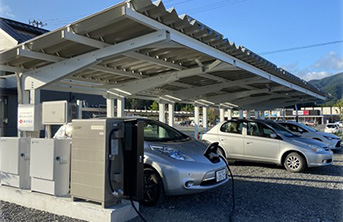

 新潟県 カーポート |  埼玉県 折板屋根 |  富山県 陸屋根 |
 |  |  |

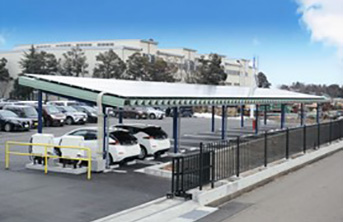

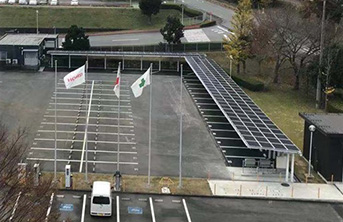

| 静岡県 カーポート （エネスタンド®採用）37.7kW、20年12月 | 岩手県 カーポート （エネスタンド®採用）8.3kW、20年3月 | 和歌山県 陸屋根 (低重心架台採用)110.0kw、19年11月 |
使用済太陽電池モジュールの適正処理に資する情報提供について
特徴
- 東洋アルミは太陽電池モジュール用バックシート“トーヤルソーラー®”および太陽電池セル裏面用電極アルミペースト“アルソーラー®”について、25年以上の販売実績があり、世界でも老舗の太陽電池部材メーカーです。
そのノウハウを活かして、独自技術にて開発した軽量太陽電池モジュール“Hane®Module”は、従来の太陽電池モジュールと比較して、重量約2/3の軽量化を実現。軽いだけでなく、モジュール自体の強度、高出力にもこだわりました。 - 一般モジュールには3.2mmガラスとバックシートを使用していますが、
Hane®Moduleは、表面に当社独自の薄いガラス、裏面に補強バー等の補強材を使用することで、強度を確保しています。
製品保証10年 + 出力保証20年 |
Hane®Moduleの保証内容は、10年間の製品保証と20年間の出力保証としており、安心してご利用頂くことができます。
- 製品保証：設計および製造不良、その他弊社の責任に帰すべき不具合（製造工程あるいは構成部材の不良に起因する変形、損傷、がたつきなど本製品の機能性に影響を与える機械的な不具合）が発生した場合。

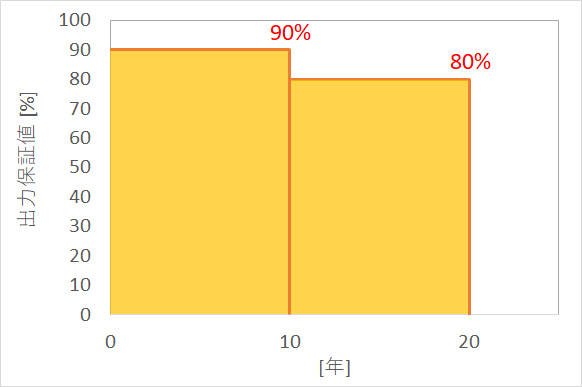

- 出力保証：太陽電池モジュールの出力（Pmax[W]）がJIS C 8918で規定する条件下において、公称最大出力の下限値に対して、10年以内で90%、20年以内で80%を下回った場合。
VDE認証取得 |
当社のモジュールはドイツの認証機関であるVDE Testing and Certification Instituteにて、
国際基準IECの安全性、信頼性試験を実施し、モジュール認証を取得しています。
| IEC 61215-1:2016 | 設計適格性確認（試験要求事項） |
| IEC 61215-1-1:2016 | 設計適格性確認（結晶シリコン太陽電池モジュールの試験に関する特別要求事項） |
| IEC 61215-2:2016 | 設計適格性確認（試験方法） |
| IEC 61730-1:2016 | 安全適格性確認（構造に関する要求事項） |
| IEC 61730-2:2016 | 安全適格性確認（試験に関する要求事項） |
| IEC 62804-1:2015 | PID試験 |
| IEC 61701:2011 | 塩水噴霧試験 |
