粉末積層箔とは、アルミ箔とアルミ粉末を焼結させて作製する多孔質体のことである。
焼結工程を経ているため粉末が箔からはがれることはなく、気孔率も用途に応じて変えることが可能な素材となっている。

図１は箔の両面に粉末を焼結させたサンプルのＳＥＭ断面である。
図２は、図１の拡大図である。箔－粉そして粉－粉が焼結していることが確認できる。

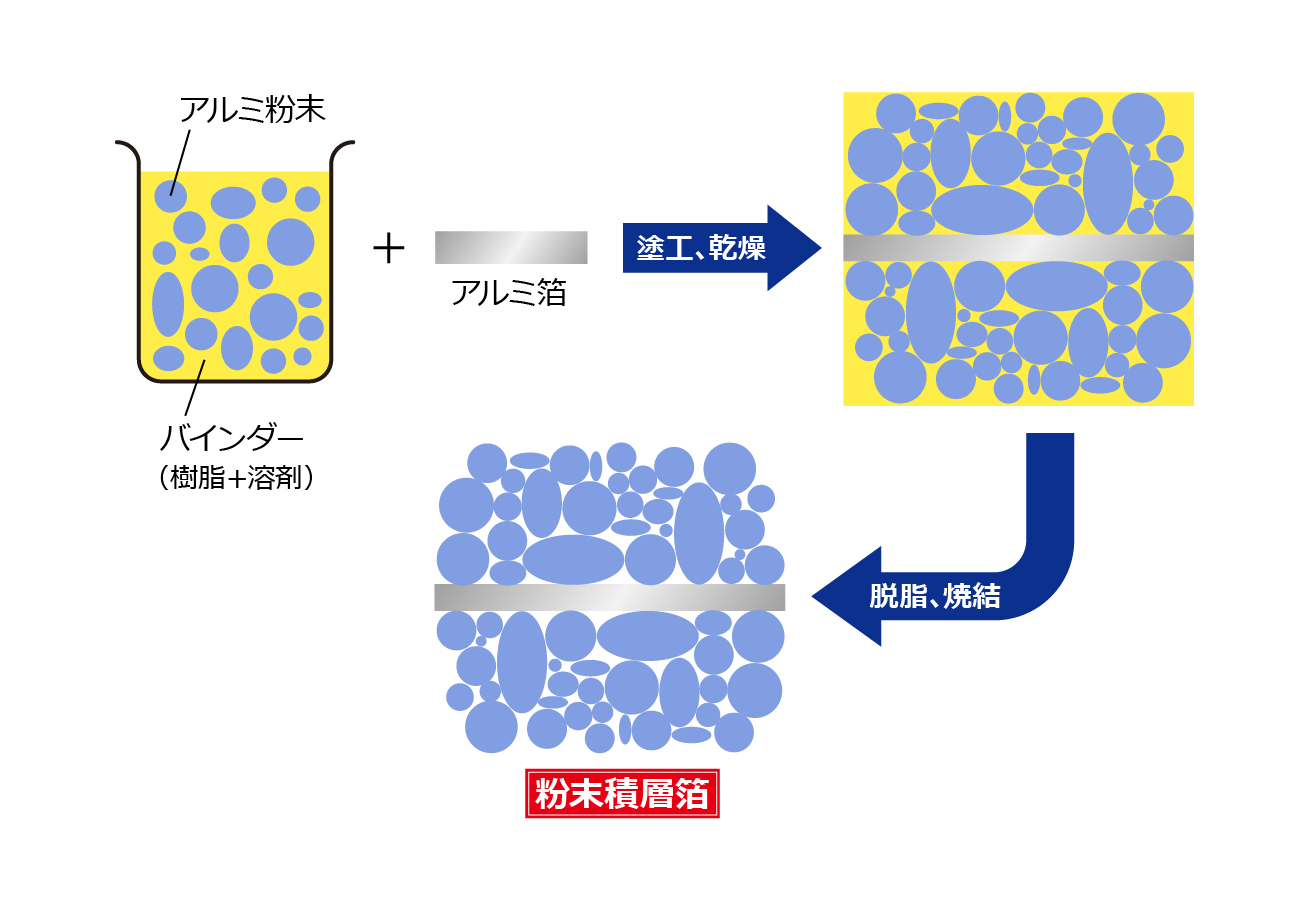

粉末積層箔の製法を紹介する。
まず、樹脂を溶解したバインダー中へアルミ粉末を分散させインキを作製する。
そのインキをアルミ箔へ塗工・乾燥させた後、脱脂・焼結を行うことによって作製できる。

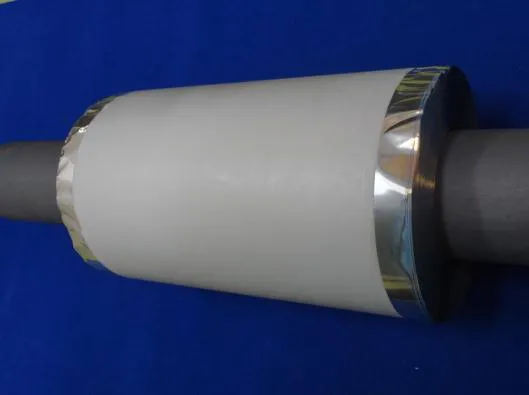

用途によって使用する箔種や塗工厚みを変えることが可能であり、コイルの作成も可能である。
また、塗工については、グラビア、コンマ、ダイ、シルクスクリーン等種々の方法が可能であり、用途や意匠等によって使い分けが出来ることを確認している。

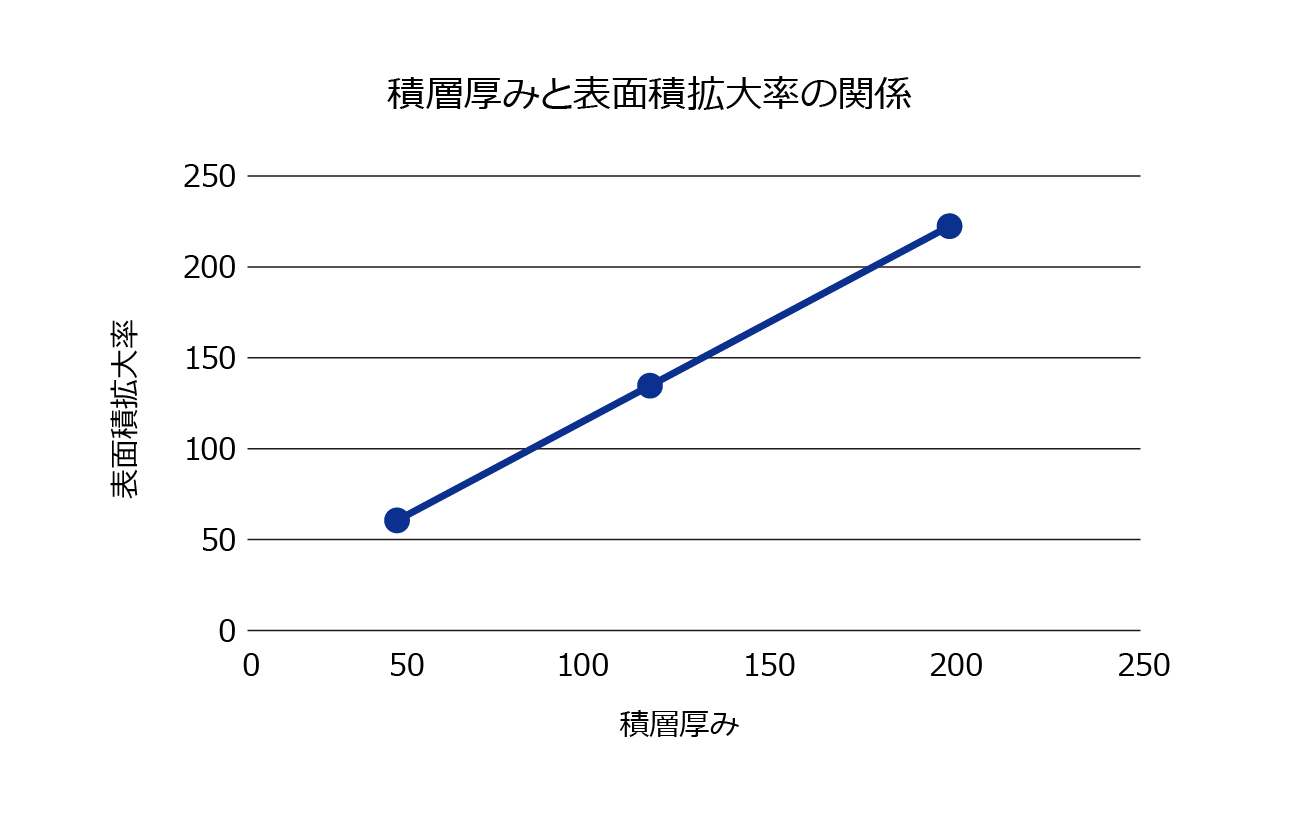

図３に、アルミ箔比の表面積拡大率について示した。
５０μm積層時には約５０倍の拡大率となっており、積層厚みを増やすほど比例的に表面積が増加していくことが確認されている。

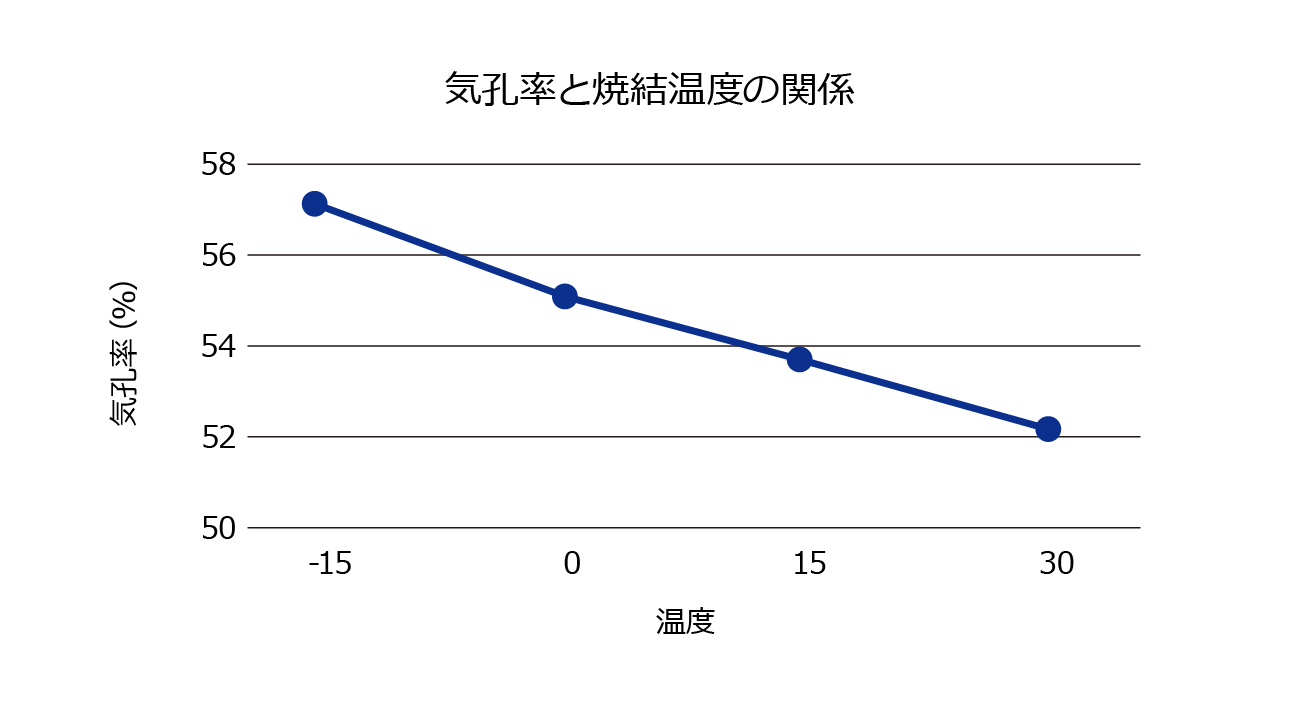

図４に焼結温度と気孔率との関係について示した。
温度を上げるほど焼結が進むため、気孔率が小さくなる傾向が確認された。

また、図５のように積層部内に比較的大きな空孔を設けることも可能となっている。

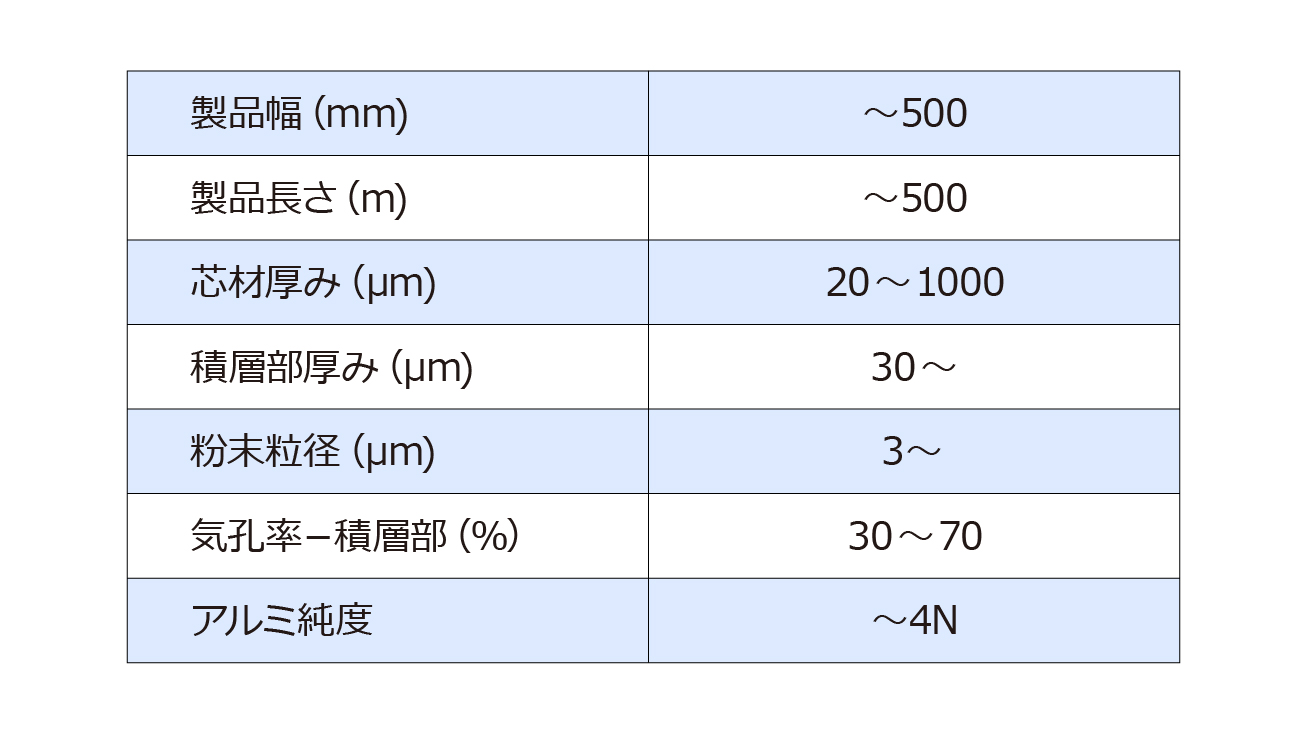

粉末積層箔のバリエーションを表1に示す。

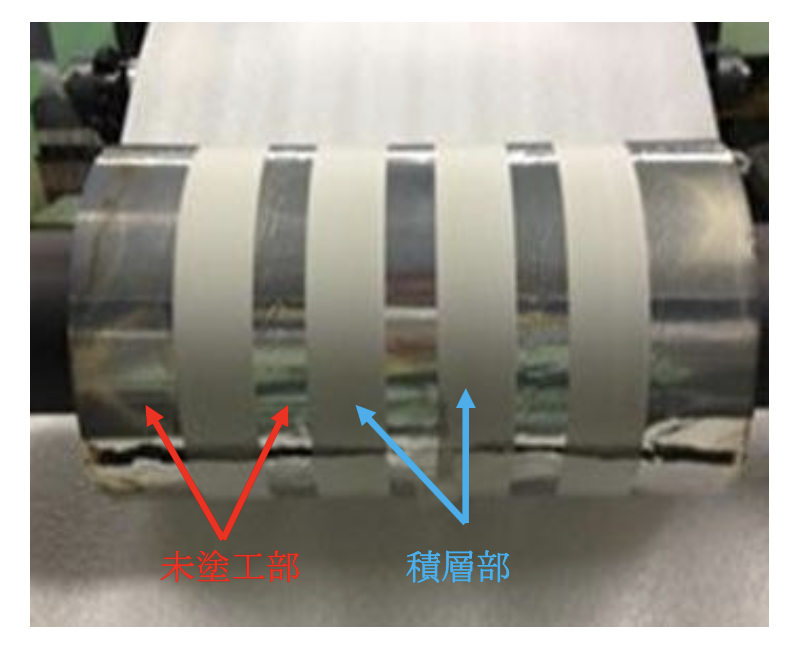

　また、図６のように塗工方法を選択することで、ストライプ柄等に積層部を形成することも可能である。

 アルミニウム箔と粉を焼結させて作製する多孔質体「粉末積層箔」を紹介した。

・粉末の粒径、厚み等を任意に調節することができ、多様に気孔率も設定が可能。
・塗工時の方法を選択することで、ストライプやパターン柄も可能。
今後は電極材を中心に用途展開を図っていく。
